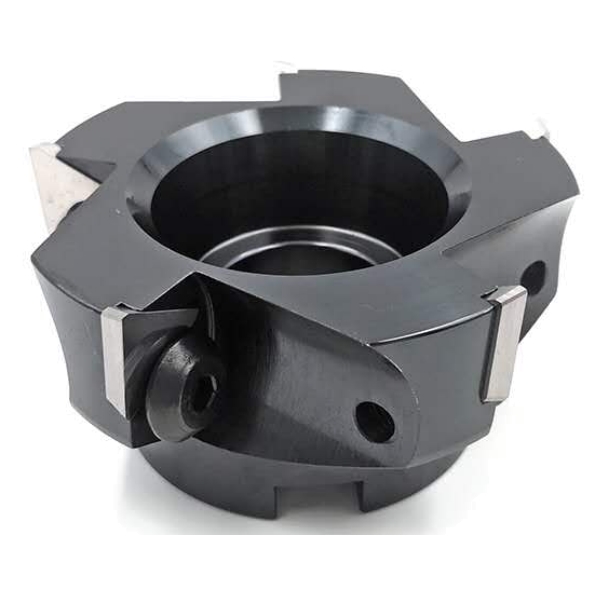

หัวกัดดอกเอ็นมิลล์ Qianchui TP (Trapezoidal Profile) หมายถึงเครื่องมือตัดประเภทหนึ่งที่ใช้ในการตัดเฉือน โดยเฉพาะอย่างยิ่งในการกัด ดอกเอ็นมิลล์เป็นเครื่องมือตัดแบบโรตารี่ที่มีหลายคม (ร่องฟัน) ซึ่งใช้ในการขจัดวัสดุออกจากชิ้นงาน
โปรไฟล์รูปสี่เหลี่ยมคางหมู: โปรไฟล์เกลียวสี่เหลี่ยมคางหมูเป็นเกลียวประเภททั่วไปที่ใช้สำหรับการใช้งานการเคลื่อนที่เชิงเส้น เช่น ลีดสกรูและกลไกการส่งกำลัง เกลียวสี่เหลี่ยมคางหมูมีรูปร่างแบนและกว้างกว่า ซึ่งแตกต่างจากเกลียวรูปตัว V มาตรฐาน ซึ่งให้ความได้เปรียบทางกลและความแข็งแกร่งมากกว่า
หัวคัตเตอร์ดอกเอ็นมิลล์: หัวคัตเตอร์หมายถึงส่วนตัดของเครื่องมือที่สัมผัสกับชิ้นงาน โดยปกติแล้วจะมีคมตัดหรือร่องหลายอันตามเส้นรอบวง
การกัด: หัวกัดดอกเอ็นมิลล์ TP ใช้ในเครื่องกัดเพื่อสร้างเกลียวสี่เหลี่ยมคางหมูบนชิ้นงาน หัวจะหมุนในขณะที่ประกอบเข้ากับชิ้นงาน โดยตัดวัสดุออกเพื่อสร้างโปรไฟล์เกลียวที่ต้องการ
การขจัดวัสดุ: ขอบตัดของดอกเอ็นมิลล์จะขจัดวัสดุออกจากชิ้นงานในลักษณะเป็นเกลียว ซึ่งจะสร้างร่องเกลียวที่ตรงกับโปรไฟล์เกลียวสี่เหลี่ยมคางหมูที่ต้องการ
การใช้งาน: หัวกัดดอกเอ็นมิลล์ TP มักใช้ในการใช้งานที่ต้องใช้เกลียวสี่เหลี่ยมคางหมู เช่น ในเครื่องจักร ลีดสกรู และระบบการเคลื่อนที่เชิงเส้น มักใช้ในการตั้งค่าทางอุตสาหกรรมซึ่งจำเป็นต้องมีความแม่นยำและเที่ยงตรง
วัสดุและการเคลือบ: หัวกัดเหล่านี้มักทำจากเหล็กความเร็วสูง (HSS) คาร์ไบด์ หรือวัสดุเครื่องมือขั้นสูงอื่นๆ หัวกัดอาจมีการเคลือบพิเศษเพื่อปรับปรุงประสิทธิภาพและยืดอายุการใช้งานเครื่องมือ ทั้งนี้ขึ้นอยู่กับวัสดุที่ถูกตัดและข้อกำหนดในการใช้งาน
ระยะพิทช์เกลียว: ระยะพิทช์ของเกลียวสี่เหลี่ยมคางหมู ซึ่งเป็นระยะห่างระหว่างเกลียวที่ต่อเนื่องกัน เป็นพารามิเตอร์สำคัญที่ต้องพิจารณาเมื่อเลือกหัวกัดดอกเอ็นมิลล์ TP ที่เหมาะสมสำหรับการใช้งานเฉพาะ
เมื่อใช้หัวกัดดอกเอ็นมิลล์ TP การตั้งค่าที่เหมาะสม การเลือกเครื่องมือ และพารามิเตอร์การตัดเฉือนเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุผลลัพธ์ที่แม่นยำและสม่ำเสมอ การเลือกใช้วัสดุหัวกัด การเคลือบ และการออกแบบโดยรวมของเครื่องมือจะส่งผลต่อประสิทธิภาพและคุณภาพของกระบวนการตัดเกลียว
แบบอย่าง | เส้นผ่านศูนย์กลางD | รูขุมขนภายในW | ความสูง ฮ | จำนวนใบมีด | ใบมีด | สกรู | ประแจ |
TP16-50-22-3T | 50 | 22 | 50 | 3 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
TP16-50-22-4T | 50 | 22 | 50 | 4 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
ทีพี16-63-22-4T | 63 | 22 | 50 | 4 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
TP16-80-27-5T | 80 | 27 | 50 | 5 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
TP16-100-32-5T | 100 | 32 | 50 | 5 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
TP16-125-40-6T | 125 | 40 | 63 | 6 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
TP22-80-27-5T | 80 | 27 | 50 | 5 | ทีพีเคเอ็น1604 | 1/4 | มล-4 |
